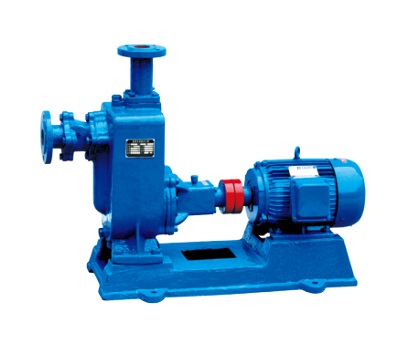

ZW无堵塞自吸泵的吸水管,每台ZW无堵塞自吸泵都应设置单独的吸水管路，并力求最短，以改善水利条件，减小水头损失，可减少杂质堵塞管道的可能性。
吸水管的设计流速一般采用1.0~1.5m/s，最低不得低于0.7m/s，以免管内产生沉淀。当吸水管很短时，流速可提高到2.0~2.5m/s。为便于吸水管中储积空气的排除，吸水管的水平部分应顺着水流方向稍微抬高，管坡可采用0.005。吸水管与水泵连接处需要渐缩时，应采用偏心大小头。吸水管入口处应装有喇叭口，其直径为吸水管直径的1.3~1.5倍。喇叭口安装在集水池的积水坑内。

        自灌式布置的水泵，其吸水管上应安装阀门，以便检修。如果泵是非自灌式工作的，应利用真空泵或水射器引水起动，而不允许在吸水管上设置底阀，因底阀在污水中容易堵塞，影响泵的起动，并且增加水头损失和电耗。
       ZW无堵塞自吸泵的出水管,ZW无堵塞自吸泵出水管的流速一般不小于1.5m/s，当两台或两台以上水泵合用一条出水管而仅一台水泵工作时，其流速也不得小于0.7m/s，以避免在管内沉积。泵的出水管接入出水干管（连接管）时，不得自干管底部接入，以免ZW无堵塞自吸泵停止运行时，在该泵的出水管内形成淤积。
当两台及两台以上水泵合用一条出水管时，每台ZW无堵塞自吸泵的出水管应装有阀门，并且在阀门与水泵之间设止回阀；如果水泵采用单独的出水管，且为自由出流时，一般可不设止回阀，所有阀门尽量装在水平段，以免污物沉淀在阀盘上。
       ZW无堵塞自吸泵站内管道的敷设一般采用明装。吸水管常设置于地面上，出水管由于泵房较深，多采用架空安装，通常沿墙架设在托架上。管道的布置不得妨碍泵站内的交通和检修工作，不允许把管道装设在电气设备上空，不得妨碍站内交通、设备吊装和检修，通行处的地污水泵的吸水管和出水管注意要点污水泵的吸水管和出水管注意要点面距管底不宜小于2.0m，管道应稳固。为了便于安装、拆卸，泵站内的管道一般采用法兰接口。管道和阀门应采取相应的防腐措施。
